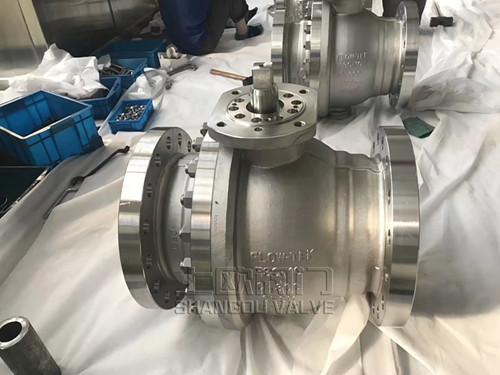

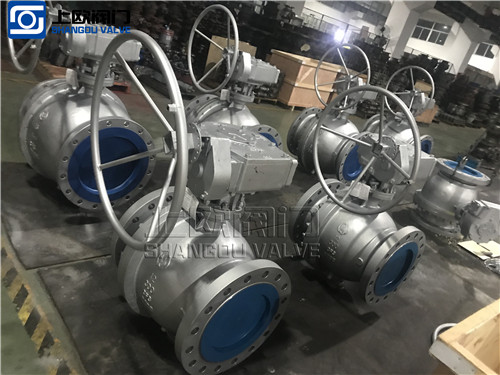

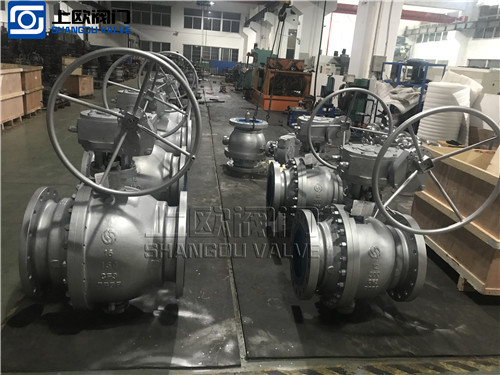

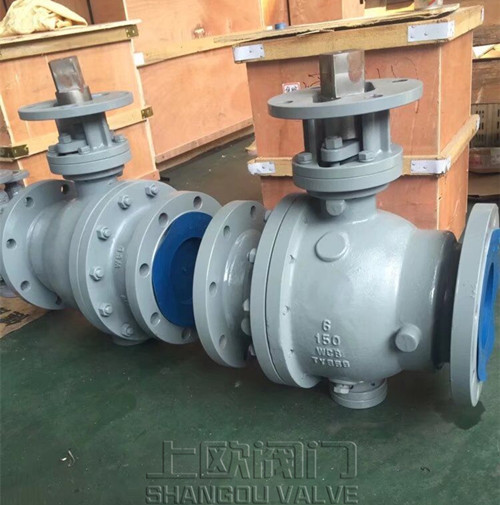

金屬硬密封鑄鋼固定球閥
金屬硬密封鑄鋼固定球閥與軟密封固定球閥相比，區別在于，后者為軟密封閥座，而前者的球體與閥座經過特殊工藝硬化處理，硬化的方式有很多種，比如：球體與閥座均有整體氮化、火焰噴涂、堆焊等等（不局限于此），硬化方式的選擇得取決與工況介質或者用戶要求來確定；高溫金屬硬密封鑄鋼固定球閥廣泛適用于石油、化工、冶金、造紙、電力、礦業等行業，特別適用于較高溫度及含各種粉塵與固體顆粒的介質。
產品簡介
金屬硬密封鑄鋼固定球閥與軟密封固定球閥相比，區別在于，后者為軟密封閥座，而前者的球體與閥座經過特殊工藝硬化處理，硬化的方式有很多種，比如：球體與閥座均有整體氮化、火焰噴涂、堆焊等等（不局限于此），硬化方式的選擇得取決與工況介質或者用戶要求來確定；高溫金屬硬密封鑄鋼固定球閥廣泛適用于石油、化工、冶金、造紙、電力、礦業等行業，特別適用于較高溫度及含各種粉塵與固體顆粒的介質。
產品特點

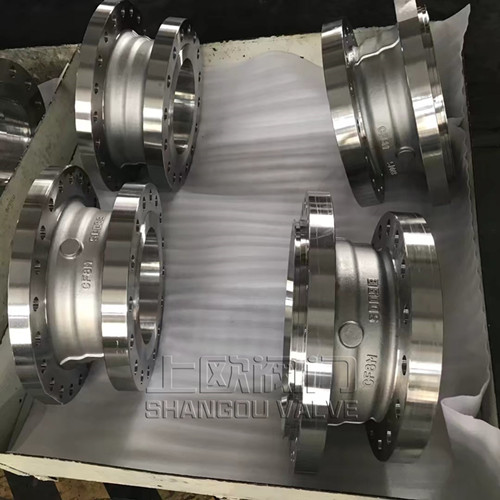

1、該產品的主閥體、副閥體、壓蓋等主要零部件采用鑄造成型，優點是重量輕，成本較鍛鋼閥低。
2、采用圓柱形彈簧或波形彈簧預載的襝性可動金屬閥座結構，密封預緊力設計合理、閉啟靈活，有效保證密封的可靠性。
3、球體采用超英速噴涂耐磨合金粉材料，閥座更有堆焊司太立石硬質合金以及噴涂其它超耐磨合金材料處理。
4、密封面精研細磨，密封可靠有保證。
5、全通徑流道設計，流阻小，流通能力大。
6、閥桿防飛出設計，安全可靠，可根據要求設計防靜電功能。
7、自動泄壓閥座設計，一旦閥體中腔異常升壓，閥座會向壓力低的一端自動泄放，更安全。
8、上下閥桿均設計有軸承結構，在開啟與關閉的過程中，扭矩更輕。
9、多種驅動方式選擇：有手動、蝸輪傳動、氣動、電動、液動、氣液聯動等；還可以與運程控制自動化配套使用。
產品參數
產品名稱：金屬硬密封鑄鋼固定球閥
產品系列：固定球閥系列 公稱通徑：DN50~DN600，NPS2"~24"
公稱壓力：PN0.25-16.0MPa，CLASS 150~900 采用標準：GB，ANSI，DIN，JIS，BS，API，NACE 工作溫度：-29~450℃
執行標準
設計與制造 | 結構長度 | 法蘭尺寸 | 壓力-溫度 | 試驗-檢驗 |
GB122237 | GB12221 | GB9113 JB79 | GB9131 | GB/T13927 JB/T9092 |
壓力試驗
公稱壓力NominalPressure | 1.6 | 2.5 | 4.0 |
強度試驗 | 2.4 | 3.8 | 6.0 |
水密封試驗 | 1.8 | 2.8 | 4.4 |
氣密封試驗 | 0.4-0.7 | ||
主要零件材料及性能
閥體 | WCB | ZG1Cr18Ni9Ti | CF8 | CF3 | ZG1Cr18Ni12Mo2Ti | CF8M | CF3M |
球體 閥桿 | 2Cr13 | 1Cr18Ni9Ti | 304 | 304L | 1Cr18Ni12Mo2Ti | 316 | 316L |
閥 座 | 聚四氟乙烯PTFE 加坡纖增強聚四氟乙烯PTFE+Glass 對位聚笨PPL | ||||||
墊片 | 聚四氟乙烯PTFE 不銹鋼/柔性石墨Stainless Steel/flexible Graphite 齒形墊片Tooth Profile Gasket | ||||||
閥桿座 | 聚四氟乙烯PTFE 不銹鋼/柔性石墨 Stainless Steel/Flexible Graphite | ||||||
填料 | 聚四氟乙烯PTFE 增強柔性石墨 Enhanced Flexible Graphite | ||||||
填料壓蓋 | WCB | 1Cr18Ni9Ti | 304 | 304L | 1Cr18Ni12Mo2Ti | 316 | 316L |
溫度 | -29～150（聚四氟乙烯 PTFE） -29～200（加玻纖增強聚四氟乙烯 PTFE+GLASS） -29～300（對位聚笨 PPL） | ||||||
介質 | 水 蒸汽 油品 | 硝酸類 Nitric Acid | 強氧化介質 | 醋酸類 Acetic Acid | 尿素類 Urea | ||
規格及主要尺寸
1.6MPa | DN | L | D | D1 | D2 | b | n-φd | H0 | H1 | H2 |
凸面法蘭 Q347F 16C 16P 16R | 32 | 140 | 135 | 100 | 78 | 16 | 4-18 | 30 | 85 | 160 |
40 | 165 | 145 | 110 | 85 | 16 | 4-18 | 32 | 95 | 230 | |
50 | 178 | 160 | 125 | 100 | 16 | 4-18 | 43 | 107 | 230 | |
65 | 190 | 180 | 145 | 120 | 18 | 4-18 | 70 | 142 | 400 | |
80 | 203 | 195 | 160 | 135 | 20 | 8-18 | 110 | 152 | 400 | |
100 | 305 | 215 | 180 | 155 | 20 | 8-18 | 150 | 178 | 500 | |
125 | 356 | 245 | 210 | 185 | 22 | 8-18 | 200 | 252 | 500 | |
150 | 394 | 280 | 240 | 210 | 24 | 8-23 | 230 | 278 | 600 | |
200 | 457 | 335 | 295 | 265 | 26 | 12-23 | 260 | 395 | 600 | |
250 | 533 | 405 | 355 | 320 | 30 | 12-25 | 283 | 480 | 800 | |
300 | 610 | 460 | 410 | 375 | 30 | 12-25 | 380 | 585 | 800 | |
350 | 686 | 520 | 470 | 435 | 34 | 16-25 | 425 | 625 | 800 | |
400 | 762 | 580 | 525 | 485 | 36 | 16-30 | 492 | 720 | 800 | |
500 | 914 | 705 | 650 | 608 | 44 | 20-34 | 555 | 840 | 830 | |
600 | 1067 | 840 | 770 | 718 | 48 | 20-41 | 675 | 1050 | 830 | |
700 | 1245 | 910 | 940 | 788 | 50 | 24-41 | 850 | 1150 | 830 |
