D371J-10蝸輪對夾全襯膠蝶閥

蝶閥還有體裁積小、重量輕、結構簡單等優點，與同參數閘閥比較，平均減輕重量達30~50%，蝶板旋轉90度即可實現啟、閉過程，又由于轉軸兩側蝶板受介質作用力近似相等，轉矩相反，因些啟閉力矩較小。

產品說明書下載點擊獲取產品安裝圖紙

上一個：[ D971J-10對夾式電動全襯膠蝶閥 ] 下一個：[D71F4-16P不銹鋼對夾式半襯蝶閥]

產品概述

D371J-10蝸輪對夾全襯膠蝶閥是用閥桿一起轉動的蝶板作啟閉件，用以實現閥門的開啟、關閉與調節。襯膠蝶閥內襯橡膠、閥板外包橡膠，蝶閥在管路中除了起切斷和截流用外，近年來已經把密封性能作為評價的主要指標，受到市場青睞。另外，蝶閥還有體裁積小、重量輕、結構簡單等優點，與同參數閘閥比較，平均減輕重量達30~50%，蝶板旋轉90度即可實現啟、閉過程，又由于轉軸兩側蝶板受介質作用力近似相等，轉矩相反，因些啟閉力矩較小。

產品特點

設計與制造：GB12238 結構長度：GB12221（20系列）法蘭連接尺寸：GB4216

適用介質

D371J-10蝸輪對夾全襯膠蝶閥主要密封圈耐溫與適用介質
密封圈材料代號	適用溫度	適用介質
NR	≤85℃	水、空氣、酸堿類
CR	≤85℃	水、煤氣、酸堿類
NBR	≤100℃	水、油品
EPDM	≤120℃	水、蒸汽、一般酸堿類
FKM	≤150℃	水、蒸汽、強酸堿類

零件材料

D371J-10蝸輪對夾全襯膠蝶閥主要零件材料
1	閥體	鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
2	蝶板	鑄鐵、球墨鑄鐵、碳鋼、不銹鋼、碳鋼完全包覆橡膠或氟塑料
3	閥桿	碳鋼鍍鎳磷、不銹鋼
4	閥座密封圈	天然膠NR、氯丁膠CR、丁腈膠NBR、三元乙丙膠EPDM、氟橡膠FKM
5	手柄	鋁合金、碳鋼

試驗標準

壓力等級：PN（MPa）　1.0　1.6
測試：襯里層：電火花檢測
試驗與檢驗按GB/T13927標準
公稱壓力：PN（MPa）
閥體：PN×1.5
密封：PN×1.1

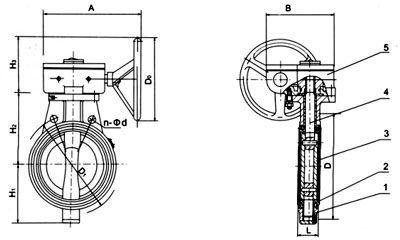

外形連接尺寸

D371J-10蝸輪對夾全襯膠蝶閥主要外形連接尺寸(mm)
公稱通徑 DN	公稱壓力 MPa	工作壓力 MPa	L	D	D1	n-Φd	H1	H2	Do	H3	A	B	質量 Kg
40	1.0	1.0	33	150	110	4-18	55	100	150	62	164	125	6
50			43	165	125	4-18	64	120	150	62	164	125	7
65			46	185	145	4-18	80	120	208	62	164	125	10
80			46	200	160	8-18	112	130	260	62	164	125	11
100			52	220	180	8-18	90	140	275	62	164	125	12
125			56	250	210	8-18	112	160	350	106	289	200	18
150			56	285	240	8-22	135	175	350	106	289	200	29
200			60	340	295	8-22	160	210	240	106	289	200	34.5
250		0.6	68	395	350	12-22	206	235	240	106	289	200	44
300			78	445	400	12-22	232	273	320	112	370	253	64.5
350			78	505	450	16-22	263	310	320	112	370	253	75.5
400			102	565	515	16-26	295	340	400	270	562	280	156
450			114	615	565	20-26	327	370	400	270	562	280	171.5
500			127	670	620	20-26	358	399	400	270	562	280	206.5
550		0.4	140	730	675	20-30	384	430	400	270	562	280	215
600			154	780	725	20-30	474	460	500	270	562	280	283
700			165	895	840	24-30	486	510	500	125	503	443	426
800			190	1015	950	24-33	591	672	500	200	513	531	550
900			203	1115	1050	28-33			500	200	513	531	1070
1000			216	1230	1160	28-36	721	800	550	273	713	815	1296
