D373F、D373W型鎳鋁青銅對夾式硬密封蝶閥

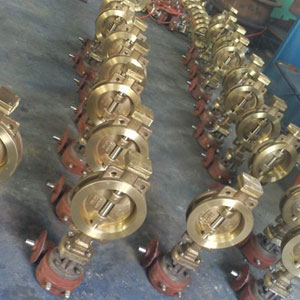

D373F、D373W型鎳鋁青銅對夾式硬密封蝶閥、海水專用蝶閥采用精密的J形彈性密封圈和三偏心多層次金屬硬密封結構，被廣泛用于介質溫度≤425℃的海水等船舶工業管道上，作調節流量和載斷流體使用。

產品說明書下載點擊獲取產品安裝圖紙

上一個：[ D37L1 LT型凸耳式蝸輪軟密封蝶閥 ] 下一個：[D343W、D343F型鎳鋁青銅硬密封蝶閥]

產品說明

產品特點

1、對夾式硬密封蝶閥采用三偏心密封結構，閥座與蝶板幾乎無磨損，具有越觀越緊的密封功能； 2、密封圈選用不銹鋼制作，具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下，均具有優良的密封性能，具有耐腐蝕,使用壽命長等特點；
3、大規格蝶板采用絎架結構，強度高，過流面積大，流阻小；
4、蝶板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長；
5、對夾式硬密封蝶閥具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝 6、驅動裝置可以多工位（旋轉90°或180°）安裝，便于用戶使用

性能參數

D373F、D373W型鎳鋁青銅對夾式硬密封蝶閥、海水專用蝶閥性能參數

型號		D373H-10C～40 D373Y-10C～40	D373H-10P～40 D373Y-10P～40
工作壓力（MPa）		1.0～4.0
適用溫度（℃）		≤300
適用介質		水、油品、蒸汽等
材料	閥體、蝶板	鑄鋼	奧氏體不銹鋼
	閥桿	40Cr	奧氏體不銹鋼
	密封面配對材料	不銹鋼/不銹鋼	不銹鋼/司太立
	填料	柔性石墨	聚四氟乙烯

結構連接尺寸

D373F、D373W型鎳鋁青銅對夾式硬密封蝶閥、海水專用蝶閥PN10～PN40外形結構連接尺寸(mm)
公稱通徑		結構長度	外形尺寸										連接長度
公稱通徑		結構長度	H	D373H D373Y									0.6MPa		1.0MPa
mm	Inch	L	H	H1	A1	B1	H2	A2	B2	H3	A3	B3	D1	Z-d	D1	Z-d
50	2	43	112	350	180	200	625	245	72	530	250	255	110	4-14	125	4-18
65	2 2/1	46	115	370	180	200	625	245	72	530	250	255	130	4-14	145	4-18
80	3	49	120	380	180	200	645	245	72	565	250	255	150	4-18	160	8-18
100	4	56	138	420	180	200	675	355	92	600	250	255	170	4-18	180	8-18
125	5	64	164	460	180	200	715	355	92	640	250	255	200	8-18	210	8-18
150	6	70	175	555	270	280	800	355	92	705	300	315	225	8-18	240	8-22
200	8	71	208	605	270	280	850	250	170	775	300	315	280	8-18	295	8-22
250	10	76	243	680	270	280	925	250	170	945	300	315	335	12-18	350	12-22
300	12	83	283	800	380	420	1035	450	200	1070	300	315	395	12-22	400	12-22
350	14	92	310	835	380	420	1070	450	220	1140	300	315	445	12-22	560	16-22
400	16	102	340	915	450	470	1190	450	220	1210	300	315	495	16-22	515	16-26
450	18	114	380	960	480	490	1250	650	280	1335	575	714	550	16-22	565	20-26
500	20	127	410	1020	480	490	1290	650	280	1415	575	714	600	20-22	620	20-26
600	24	154	470	1225	480	490	1455	850	380	1605	656	810	705	20-26	725	20-30
700	28	165	550	1355	640	660	1585	850	380	1844	656	810	810	24-26	840	24-30
800	32	190	640	1470	640	660	1700	1250	380	2040	656	810	920	24-30	950	24-33
900	36	203	710	1545	750	860	1965	1250	380	2255	785	863	1020	24-30	1050	28-33
1000	40	216	770	1795	850	900	2015	1250	380	2380	785	863	1120	28-30	1160	28-36
1200	48	254	890	1965	850	900	2250	1250	380	2640	785	863	1340	32-33	1380	32-39

尺寸圖

安裝注事事項

1、安裝前應核對蝶閥規格、壓力、溫度、耐腐性是否滿足使用要求。應檢查各零部件是否損壞或松動。
2、本蝶閥可安裝在任意角度的管道上，應關閉安裝為宜；焊接管道法蘭時應將閥門密封口用板擋住以防止顆粒、雜物挫傷密封面，焊后取下閥門，對閥門密封面及管道內腔進行清潔，然后再安裝固定閥門。
3、安裝時請注意閥門關閉狀態承壓方向。
4、安裝前應將密封面(兩端密封面、蝶板密封面、閥座密封面)徹底擦干凈，去掉灰塵和污物。
5、安裝前應空試蝶閥，啟閉應靈活，啟閉位置與指針指示位置相符合。
6、手動操作順時針為關，逆時針為開，指針指示到位后不準再加力啟閉閥門。
7、閥門做壓力試驗時，不準用單法蘭進行安裝試壓，必須采用雙法蘭安裝試壓。其試驗壓力應符合GB/T13927-92標準規定。
8、緊固螺栓時應對稱交替進行緊固，不準依次單獨緊固。
9、限位螺釘出廠前，已經調好，不準輕易調整。若配置驅動裝置為電動、氣動請閱配套驅動裝置說明書。
10、電動蝶閥出廠時已將控制機構的啟閉行程調好。為防止電源接通時方向搞錯，用戶在第一次接通電源前要先手動開啟至半開位置，再按點動開關，檢查指示盤方向與閥門開啟方向一致即可。
11、發現閥門啟閉失常應查明原因進行修理和排除，防止用加力方法開關閥門，造成閥門的損壞。
