BQ671F氣動保溫對夾式球閥PN10～PN16
氣動閥門主要用于石油、化工、冶金、制藥、食品等各類系統中，以輸送常溫下會凝BQ671F氣動保溫對夾式球閥PN10～PN16固的高粘度介質。
產品概述
BQ671F氣動保溫對夾式球閥具有良好的保溫保冷特性，閥門的通徑與管徑一致，能有效降低管路中介質熱量損失。氣動閥門主要用于石油、化工、冶金、制藥、食品等各類系統中，以輸送常溫下會凝BQ671F氣動保溫對夾式球閥PN10～PN16固的高粘度介質。氣動球閥由于采用整體式結構，因而保溫球閥比一般球閥何種更小，重量更輕，且無外漏，密封性能良好，夾套采用碳素鋼管焊接比鑄造的更加耐壓牢固。
零件材質
| 序號 | 零件名稱 | 材質 | ||
|---|---|---|---|---|
| C | D | R | ||
| 1 | 閥蓋 | WCB | ZG1C/18Ni9Ti | ZG1Cr18Ni12M2Ti |
| 2 | 墊片 | PTFE | PTFE | PTFE |
| 3 | 閥座 | PTFE | PTFE | PTFE |
| 4 | 球體 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
| 5 | 閥座 | PTFE | PTFE | PTFE |
| 6 | 夾套閥體 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
| 7 | 螺栓 | 35 | 1Cr18Ni9i | 1Cr18Ni12Mo2Ti |
| 8 | 閥桿 | 1Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
| 9 | 墊片 | PTFE | PTFE | PTFE |
| 10 | 填料 | PTFE | PTFE | PTFE |
| 11 | 襯套 | PTFE | PTFE | PTFE |
| 12 | 彈墊 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
| 13 | 墊片 | 35 | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
| 14 | 螺母 | 35 | 1Cr18Ni9Ti | 1Cr18N19Ti |
| 15 | 連接支架 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
| 16 | 螺栓 | 35 | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
| 17 | 連接套 | 35 | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
| 18 | 位置指示器 | 塑料 | 塑料 | 塑料 |
結構連接尺寸
| 公稱通徑 | 外形尺寸 | 連接法蘭尺寸 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d | L | L1 | L2 | L3 | H | H1 | G | D | D1 | D2 | f | N-Md | |
| 15 | 14 | 35 | 140,178 | 62/75 | 150 | 170/176 | 15 | 1/2″ | 90 | 65 | 45 | 2 | 4-M14 |
| 20 | 19 | 38 | 140/178 | 62/75 | 160 | 175,181 | 20 | 1/2″ | 100 | 75 | 55 | 2 | 4-M14 |
| 25 | 25 | 42 | 140/214 | 62/91 | 190 | 180/214 | 20 | 1/2″ | 110 | 85 | 65 | 2 | 4-M14 |
| 32 | 29 | 50 | 164/214 | 75/91 | 210 | 215/243 | 25 | 1/2″ | 130 | 100 | 78 | 3 | 4-M18 |
| 40 | 38 | 60 | 164/246 | 75/101 | 230 | 225/263 | 30 | 1/2″ | 145 | 110 | 85 | 3 | 4-M18 |
| 50 | 48 | 70 | 190/295 | 91/112 | 250 | 248/274 | 30 | 1/2″ | 160 | 125 | 100 | 3 | 4-M18 |
| 65 | 64 | 95 | 210/295 | 101/112 | 270 | 258/284 | 45 | 1/2″ | 180 | 145 | 120 | 3 | 4/8-M18 |
| 80 | 76 | 118 | 247/395 | 112/139 | 300 | 300/326 | 50 | 1/2″ | 190 | 160 | 135 | 3 | 8-M18 |
| 100 | 95 | 140 | 276/478 | 127/176 | 340 | 315/370 | 70 | 1″ | 215/230 | 180/190 | 155/160 | 3 | 8-M18/20 |
| 125 | 112/118 | 175/195 | 348/562 | 159/206 | 360 | 375/440 | 80 | 1″ | 245/270 | 210/220 | 185/188 | 3 | 8-M18/24 |
| 150 | 135/150 | 210/260 | 378/724 | 176/228 | 420 | 428/500 | 95 | 1″ | 280/300 | 240/250 | 210/218 | 3 | 8-M22/24 |

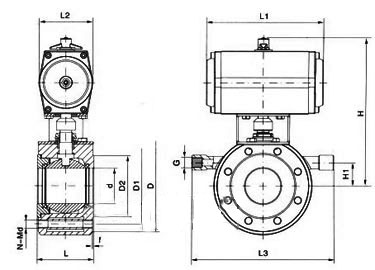

尺寸圖
維護
氣動球閥在安裝前的準備工作：
1、保證氣動管路球閥安裝位置管線在同軸位置上，管線上兩片法蘭應保持平行，確認管線能夠承受氣動管路球閥自身重量，如果發現管線不能承受氣動管路球閥重量，則在安裝前為管線配備相應的支撐。
2、確認管線內是否有雜質、焊渣等，必須要把管線內吹掃干凈。
3、核對氣動管路球閥銘牌，并對氣動管路球閥進行全開全閉數次操作，確認閥門能夠正常工作，再全面檢查一次閥門的各個細節，保證閥門完好無損。
4、除去閥門兩端的保護蓋，檢查閥體內是否干凈，清洗閥體內腔，由于氣動管路球閥的密封面是球形狀，即使微小的雜物也可能造成密封面的損傷。
氣動管路球閥的安裝：
1、氣動管路球閥的任何一段都可安裝在上游端，手柄氣動管路球閥可以安裝在管線的任何位置，如果配置執行機構(如齒輪箱、電-氣動執行器)的氣動管路球閥，則必須垂直安裝，閥門進出口處在水平位置上。
2、氣動管路球閥法蘭與管線法蘭間按管路設計要求裝上密封墊。
3、法蘭上的螺栓需對稱、逐次、均勻擰緊。
4、如果氣動管路球閥采取氣動、電動等執行器時，按說明書完成氣源、電源的安裝。
氣動管路球閥安裝后的檢查：
1、安裝完畢后，啟動氣動管路球閥開、關數次，應該動作靈活，受力均勻，氣動管路球閥工作正常。
2、根據管道壓力設計要求，通壓后檢測氣動管路球閥與管道法蘭結合面的密封性能。
