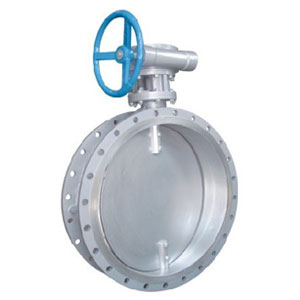

TD341W手動蝸輪碳鋼通風蝶閥PN0.5

TD341W手動蝸輪碳鋼通風蝶閥采用鋼板焊接制造，具有結構尺寸短，重量輕，安裝方便等特點。該閥驅動力矩小，啟閉靈活，操作方便。閥體上設置油密封擋圈，密封副之間無可見間隙，泄漏率小。

產品說明書下載點擊獲取產品安裝圖紙

上一個：[ TD641W-0.5C氣動通風硬密封蝶閥 ] 下一個：[D973H型硬密封電動對夾式蝶閥PN6～PN25]

產品概述

TD341W手動蝸輪碳鋼通風蝶閥采用鋼板焊接制造，具有結構尺寸短，重量輕，安裝方便等特點。該閥驅動力矩小，啟閉靈活，操作方便。閥體上設置油密封擋圈，密封副之間無可見間隙，泄漏率小。蝶板與閥體間的膨脹間隙大，能有效防止因熱漲冷縮造成的卡死現象。本閥可配備多種驅動裝置，如手動裝置、蝸輪傳動裝置、氣動裝置、電動裝置。通風蝶閥廣泛用于治金、師化、電力、建材、礦山等工業管線，對介質氣體氣控制或調節作用。

性能參數

TD341W手動蝸輪碳鋼通風蝶閥主要性能參數
公稱壓力（Mpa)	0.05MPa	介質溫度	-30℃～-350℃
強度試驗	0.1MPa	適用介質	冷熱風、煙氣
介質流速	25m/s	泄漏率	3%

零件材料

TD341W手動蝸輪碳鋼通風蝶閥主要零件材料
零件名稱	閥體	閥板	閥軸
材料	碳鋼	碳鋼	碳鋼、不銹鋼

外形連接尺寸

TD341W手動蝸輪碳鋼通風蝶閥主要外形連接尺寸（mm)
DN	D	D1	L	L1	L2	n-Фd	b
300	405	370	120	716	220	8-12	10
350	455	420	140	786	240	8-14	10
400	505	470	140	924	270	12-18	10
450	570	530	160	999	295	12-18	10
500	620	580	160	1079	325	12-18	10
600	720	680	180	1140	380	16-18	12
700	820	780	180	1240	430	16-18	12
800	920	880	200	1350	490	16-18	12
900	1040	990	200	1450	540	16-18	14
1000	1140	1090	220	1550	590	20-18	14
1100	1240	1190	220	1800	640	20-18	14
1200	1340	1290	240	1900	690	20-18	14
1300	1440	1390	240	2020	760	20-18	16
1400	1540	1490	260	2120	810	24-18	16
1500	1640	1590	260	2220	860	24-18	16
1600	1740	1690	280	2390	980	24-18	16
1700	1840	1790	280	2590	1030	28-22	16
1800	1940	1890	300	2709	1096	28-22	16
1900	2040	1990	300	2826	1146	32-22	16
2000	2150	2090	320	2926	1196	32-26	16
2200	2360	2300	340	3126	1296	36-26	16
2400	2560	2500	360	3326	1396	36-26	18
2600	2760	2700	380	3526	1496	40-26	18
2800	2960	2900	400	3726	1596	40-26	18
3000	3190	3110	400	4098	1698	44-30	18
3200	3390	3310	440	4338	1798	44-30	20
3400	3590	3510	440	4578	1898	48-30	20
3600	3790	3710	480	4780	1998	48-30	20
3800	4000	3910	480	5000	2098	52-30	22
4000	4210	4120	520	5200	2210	52-30	22

安裝注事事項

1、安裝前應核對蝶閥規格、壓力、溫度、耐腐性是否滿足使用要求。應檢查各零部件是否損壞或松動。
2、本蝶閥可安裝在任意角度的管道上，應關閉安裝為宜；焊接管道法蘭時應將閥門密封口用板擋住以防止顆粒、雜物挫傷密封面，焊后取下閥門，對閥門密封面及管道內腔進行清潔，然后再安裝固定閥門。
3、安裝時請注意閥門關閉狀態承壓方向。
4、安裝前應將密封面(兩端密封面、蝶板密封面、閥座密封面)徹底擦干凈，去掉灰塵和污物。
5、安裝前應空試蝶閥，啟閉應靈活，啟閉位置與指針指示位置相符合。
6、手動操作順時針為關，逆時針為開，指針指示到位后不準再加力啟閉閥門。
7、閥門做壓力試驗時，不準用單法蘭進行安裝試壓，必須采用雙法蘭安裝試壓。其試驗壓力應符合GB/T13927-92標準規定。
8、緊固螺栓時應對稱交替進行緊固，不準依次單獨緊固。
9、限位螺釘出廠前，已經調好，不準輕易調整。若配置驅動裝置為電動、氣動請閱配套驅動裝置說明書。
10、電動蝶閥出廠時已將控制機構的啟閉行程調好。為防止電源接通時方向搞錯，用戶在第一次接通電源前要先手動開啟至半開位置，再按點動開關，檢查指示盤方向與閥門開啟方向一致即可。
11、發現閥門啟閉失常應查明原因進行修理和排除，防止用加力方法開關閥門，造成閥門的損壞。
