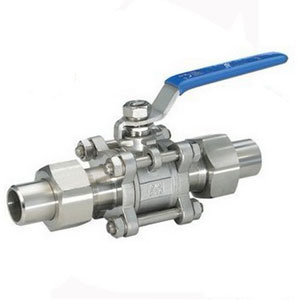

Q21F不銹鋼三片式活接對焊球閥
1.公稱壓力(MPa)1.6-6.4 2.適用溫度℃-20℃-232℃-350℃ 3.適用介質水、油、氣體及某些腐蝕性液體（W.O.G)
目錄
產品概述
1.公稱壓力(MPa)1.6-6.4
2.適用溫度℃-20℃-232℃-350℃
3.適用介質水、油、氣體及某些腐蝕性液體（W.O.G)
零件材料
Q21F不銹鋼三片式活接對焊球閥主要零件材料
| 序號 | 零件名稱 | 材質 |
| 1 | 螺栓 | 不銹鋼SS304 |
| 2 | 彈簧墊圈 | 不銹鋼SS304 |
| 3 | 螺母 | 不銹鋼SS304 |
| 4 | 閥蓋 | 不銹鋼CF8/CF8M |
| 5 | 螺母 | 不銹鋼CF8 |
| 6 | 套管 | 不銹鋼CF8 |
| 7 | 墊圈 | 聚四氟乙烯PTFE |
| 8 | 閥體 | 不銹鋼CF8/CF8M |
| 9 | 球 | 不銹鋼CF8 |
| 10 | 閥座 | 聚四氟乙烯PTFE |
| 11 | 閥桿 | 不銹鋼SS316 |
| 12 | 填料 | 聚四氟乙烯PTFE |
| 13 | 壓緊螺母 | 不銹鋼SS304 |
| 14 | 手柄 | 不銹鋼SS304 |
| 15 | 彈簧墊圈 | 不銹鋼SS304 |
| 16 | 螺母 | 不銹鋼SS304 |
| 17 | 鎖片 | 不銹鋼SS304 |
| 18 | 手柄套 | 塑料 |
連接尺寸
| SIZE | 1/4″ | 3/8″ | 1/2″ | 3/4″ | 1″ | 1 1/4″ | 1 1/2″ | 2″ | 21/2″ | 3″ | 4″ |
| D | 11.6 | 12.7 | 15 | 20 | 25 | 32 | 38 | 50 | 65 | 80 | 100 |
| L | 68 | 68 | 72 | 82 | 90 | 112 | 120 | 145 | 185 | 210 | 268 |
| H | 50 | 50 | 60 | 64 | 71 | 78 | 86 | 95 | 130 | 148 | 173 |
| E | 100 | 100 | 130 | 130 | 165 | 165 | 190 | 190 | 250 | 250 | 280 |
| F | 14.1 | 17.6 | 21.8 | 27.5 | 34.7 | 43.0 | 49.0 | 61.5 | 77.0 | 90.0 | 115.2 |
| P | 10 | 10 | 10 | 13 | 13 | 16 | 16 | 18 | 18 | 20 | 20 |
